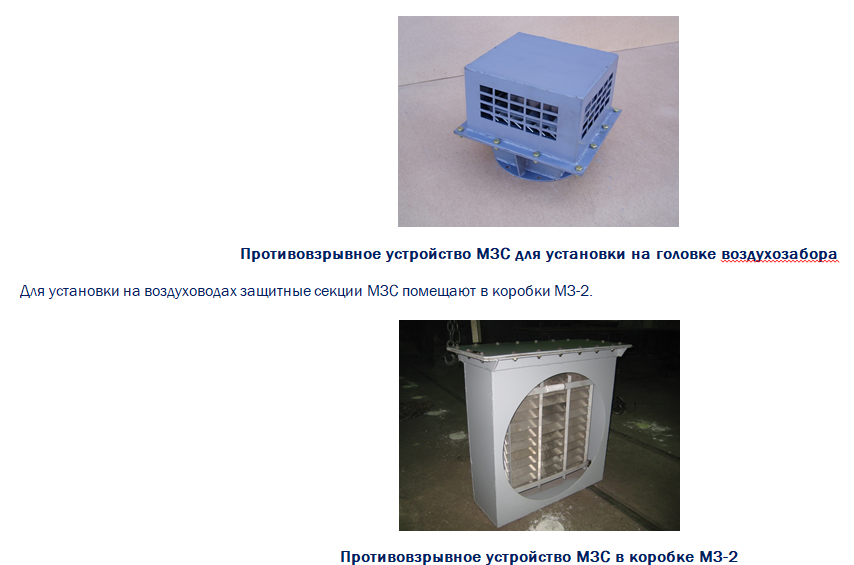

Малогабаритные защитные секции МЗС предназначены для защиты от воздействия ударной волны большой длительности с давлением от 0,3 до 10 кгс/см2. Секции автоматически, под действием ударной волны, перекрывают вентиляционные шахты или воздуховоды и обеспечивают защиту от проникновения волны в убежище. Секции устанавливаются на воздуховодах и в вентиляционных проемах зданий и сооружений в любом рабочем положении. Для установки на воздуховодах защитные секции МЗС помещают в коробки МЗ-2.

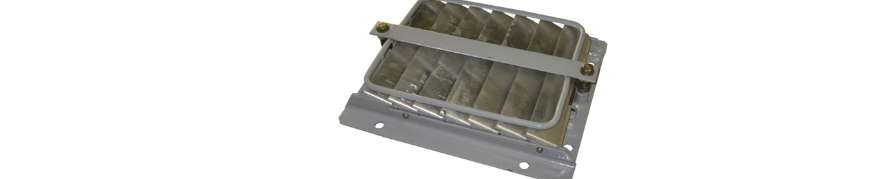

Защитная секция МЗС
Основные параметры противовзрывных устройств:
|
Наименование параметра |
Величины по типам или исполнению |
|||
|
МЗС |
УЗС-1 |
УЗС-8 |
УСЗ-25 |
|
|
Габаритные размеры, мм |
282х83х321 |
595х183х649 |
700х245х745 |
815х420х2200 |
|
Номинальный расход воздуха, м3/час |
1500 |
8000 |
8000 |
25000 |
|
Время срабатывания лопастей, сек |
0,4 |
0,7 |
0,7 |
0,7 |
|
Площадь живого сечения, м2 |
0,045 |
0,235 |
0,235 |
0,705 |
|
Давление ударной волны, кгс/см2 не более |
10 |
10 |
10 |
10 |
|
Давление ударной волны, за секцией, кгс/м2 |
0,01 |
0,2 |
0,2 |
0,2 |
|
Масса, кг, не более |
7 |
55 |
80 |
340 |
Основные параметры и размеры коробок и кожухов для противовзрывных защитных секций
|
Наименование параметра |
МЗ-2 |
УЗ-3 |
Кожух со спецпереходником |
|
Устанавливаемая секция |
МЗС |
УЗС-1 |
МЗС |
|
Габаритные размеры, мм |
450х150х470 |
836х260х841 |
385х345х310 |
|
Давление ударной волны, кгс/см2 не более |
10 |
10 |
10 |
|
Диаметр отверстия под воздуховод, мм |
325 |
630 |
200 |
|
Масса, кг, не более |
20 |
85 |
13 |
